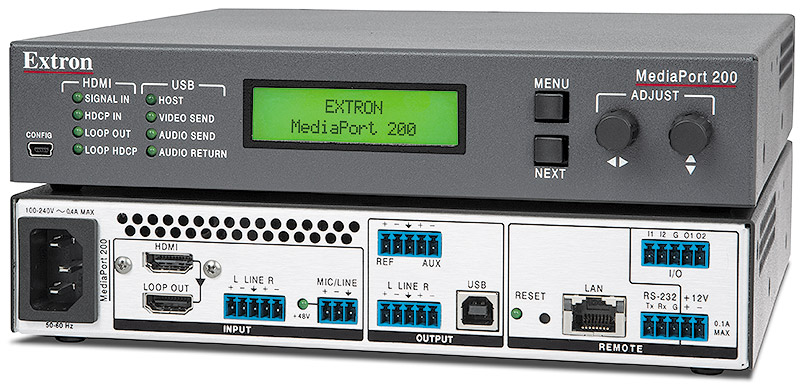

60-1488-01 Скалирующий шлюз от HDMI и аудио к USB MediaPort 200

MediaPort 200 от Extron – это шлюз от HDMI к USB для интеграции профессиональных AV‑источников или AV‑систем с программными кодеками конференц-связи. С помощью обычных видео- и аудиодрайверов USB он безупречно функционирует с компьютером. MediaPort® имеет HDMI-вход с локальным выходом «loop-through», совместимым с HDCP, принимает сигналы до 1920x1200 и скалирует видео к выходу USB 2.0. Функции аудио включают входы микрофонного/линейного уровней, деэмбедирование аудио HDMI и двунаправленные сигналы аудио USB, а также выход референсного сигнала AEC и выходы линейного уровня. MediaPort 200 также включает обработку DSP с эквализацией, фильтры, микширование, динамическую обработку и функцию ducking (приглушение при появлении приоритетного сигнала). Таким образом, MediaPort 200 является полноценным интерфейсом для программных кодеков; также есть возможность интеграции в аппаратный кодек или в систему DSP. MediaPort 200 обеспечивает гибкую интеграцию компьютеров для конференц-связи в профессиональные AV‑системы.

Технические характеристики

• Безупречная интеграция профессиональных AV‑источников или AV‑систем с программными кодеками — передача аудио- и видеосигналов от источника презентации или коммутатора к компьютеру, что обеспечивает интеграцию с программными и «облачными» платформами для коммуникации.
• Входы: один вход HDMI со сквозным выходом loop-through, один вход на разъеме под зажим для балансного/небалансного стереоаудио, один вход для балансного/небалансного аудио микрофонного или линейного уровня на разъеме под зажим, один вход USB 2.0 для четырех каналов аудио (воспроизведение и передача стерео)
• Выходы: один выход USB 2.0 для потоковой передачи видео и двухканального аудио, один выход для балансного/небалансного стереоаудио на разъеме под зажим, выходы для сигналов моно на разъеме под зажим: для балансного/небалансного референсного сигнала AEC и для вспомогательного аудио
• При соединении между устройствами USB 2.0 используются универсальные драйверы USB, которые обеспечивают полную совместимость — MediaPort 200 использует стандартные драйверы UVC (USB Video Class – для видео) и UAC (USB Audio Class – для аудио), обеспечивая универсальную совместимость с операционными системами Windows®, Mac OS®, Linux и др.
• Скалирование видео обеспечивает выход USB с разрешениями от 320x180 до 1080p/15, которые соответствуют наиболее распространенным требованиям программных кодеков — обеспечение оптимального качества видеоконтента с компьютера или камеры для участников конференц-звонка, находящихся в удаленной точке.
• Cкалирование оптимизировано под требования программных кодеков UC с помощью групп с настраиваемыми разрешениями — настраиваемые пользователями разрешения могут быть подразделены на категории (группы), например, с высоким, средним и низким разрешением, чтобы принудить программный кодек к использованию наиболее оптимального скалируемого потокового разрешения USB в рамках текущих состояний сети и кодека.
• Скалируемый выход USB для потокового видео с кодированием в формате MJPEG
• Встроенная обработка аудио DSP — функции микширования и обработки сигналов, включая микширование и маршрутизацию аудио 4x2. Функция DSP оптимизирована для сигналов микрофона и программного аудио, а также для программных кодеков, аппаратных кодеков, внешней обработки DSP и звукоусиления.
• Выход референсного сигнала AEC — этот выход передает аудио от удаленной точки к внешнему процессору обработки сигналов DSP с функцией эхоподавления AEC. Этот аудиосигнал используется внешним процессором DSP в качестве референсного сигнала для эхоподавления AEC, что позволяет участникам конференц-звонка, находящимся на другом конце, слышать аудио без эха.
• HDCP-совместимый вход HDMI и локальный выход loop-through — обеспечивают выход для локального монитора, AV‑системы или аппаратного кодека, позволяя осуществлять мониторинг или распределение контента без использования дополнительного усилителя-распределителя. Вход HDMI и локальный выход loop-through совместимы с HDCP.
• Деэмбедирование аудиосигнала из HDMI — эмбедированное в HDMI двухканальное аудио формата PCM может быть извлечено для обработки и микширования с помощью интегрированной функции DSP.
• Интерфейс USB для аудио формата 4x2 — соединение USB поддерживает сигналы аудио формата 4x2, которые передаются и принимаются между ближней и удаленной точками по аналогии со звуковой картой USB. Это позволяет MediaPort 200 передавать персональному компьютеру двухканальное сочетание аудиосигналов, а компьютеру, в свою очередь, передавать программное аудио, а также аудио, передаваемое от дальнего конца программного кодека, к MediaPort 200.
• Поддержка наиболее распространенных программ для коммуникации, включая Microsoft® Skype®/Skype® for Business, Adobe® Connect™, Apple FaceTime, BlueJeans, Cisco® WebEx ®, Citrix® GoToMeeting™, Google Hangouts, Lifesize® Clearsea и Zoom
• Совместимость с виртуальными вычислительными приложениями, использующими системы «тонкого/нулевого клиента», такими как Citrix XenApp® и VMWare Horizon® — включает в себя поддержку USB для систем клиентов с узкой полосой пропускания.
• Поддержка видеоразрешений и компьютерных разрешений HDMI до 1080p/60 и 1920x1200
• Высокопроизводительный деинтерлейсинг для сигналов до 1080i — очень точный деинтерлейсинг сигналов 480i/576i/1080i. Он обеспечивает высокую детализацию и точность видеокадров с прогрессивной разверсткой, включая преобразование pulldown 3:2 и 2:2 для киноконтента.
• Вход микрофонного/линейного уровней с фантомным питанием 48 В — источник аудио микрофонного или линейного уровня может быть микширован с программным аудио. Функция фантомного питания 48 В позволяет использовать конденсаторные микрофоны.
• Светодиодные индикаторы на передней панели для отображения статуса сигналов HDMI и USB — индикаторы обеспечивают визуальное подтверждение наличия сигнала на входе HDMI или на локальном выходе loop-through, а также статуса HDCP и статуса сигнала USB для главного компьютера, переданных видео и аудио и полученных сигналов аудио.
• Отображение логотипа — MediaPort 200 может быть настроен на автоматическое выведение изображения заказчика на выход HDMI всякий раз, когда сигнал отсутствует, или на выход USB в случае использования HDCP-защищённого контента и невозможности отображения видео.
• Управление соотношением сторон экрана — соотношение сторон выводимого изображения может регулироваться при помощи выбора режима FILL, обеспечивающего вывод изображения на полный экран, или режима FOLLOW, сохраняющего оригинальное соотношение сторон входного сигнала.
• Функция Auto input memory — при подаче сигнала устройство автоматически запоминает размер, положение и другие параметры изображения, относящиеся к входному сигналу. При очередном обнаружении идентичного сигнала эти установки автоматически восстанавливаются из памяти.
• Встроенные тестовые таблицы видео и генератор розового шума для калибровки и установки — MediaPort 200 предлагает несколько тестовых таблиц для видеосигналов и розовый шум для аудио в целях содействия правильной системной настройке и калибровке устройств отображения; он также может задействовать активный выход, если входной видеоисточник не доступен. Генератор розового шума доступен для всех аудиовыходов, включая аудио USB к компьютеру, и содействует оптимизации аудиосигналов на выходе.
• Функции регулировки яркости, контрастности, вертикального положения и размера
• Возможность отключения пользователем авторизации HDCP — позволяет устройству выглядеть совместимым или не совместимым с HDCP для подключённого источника, что является дополнительным преимуществом, поскольку при подключении к устройству, совместимому с HDCP, некоторые источники начинают автоматически шифровать весь контент. Материалы, защищённые авторским правом, на дисплеях без HDCP не отображаются.
• Визуальное подтверждение HDCP — при передаче HDCP-зашифрованного контента на несовместимый с HDCP дисплей или на выход USB на него поступает полноэкранный зелёный сигнал, который подтверждает, что контент защищён от копирования и не может отображаться на данном дисплее. При желании на USB-выход можно передать дополнительный логотип вместо зелёного сигнала.
• EDID Minder® автоматически управляет обменом данными EDID между подключёнными устройствами — технология EDID Minder гарантирует правильное включение источника и корректное отображение на дисплее.
• Автоподстройка изображения Auto-Image™ — при активации функции устройство автоматически оптимизирует изображение путём анализа и регулировки в соответствии с входным видеосигналом. Это способствует экономии времени и усилий при настройке только что подключённого источника, особенно в презентационных системах, в которых будут использоваться ноутбуки докладчиков с различными выходными разрешениями.
• Пользовательские предустановки — 16 предустановок с запоминанием для сохранения в памяти и восстановления оптимальных настроек изображения.
• Параметрический эквалайзер, фильтры и сжатие на всех входах — параметрический эквалайзер и фильтры используются для настройки акустических характеристик микрофонов и источников программного аудио. Сжатие используется для компенсации нестабильных или непредсказуемых сигналов источников.
• Параметрический эквалайзер, фильтры и ограничитель амплитуды сигналов на выходах USB и выходах линейного уровня — MediaPort 200 имеет девятиполосный параметрический эквалайзер для настройки аудиосигналов в помещении. Он также определяет случаи возникновения клиппинга путем сравнения входных и выходных форм волны. Усиление автоматически уменьшается без слышимых артефактов для защиты аудиосистемы от искажений при клиппинге.
• Приглушение микрофона и аудио USB при проявлении приоритетного сигнала (ducking) — автоматически уменьшает уровень громкости программного аудио при обнаружении сигнала микрофона или аудио USB из удаленной точки, устраняя необходимость в отдельном ducking-процессоре.
• Аналого-цифровые и цифро-аналоговые преобразователи аудио 24 бита/48 кГц — высокопроизводительные преобразователи сохраняют целостность аудиосионала как на входах, так и на выходах.
• Постоянная обработка аудио DSP с низкой задержкой — в MediaPort 200 низкая задержка обработки от входа к выходу поддерживается на постоянном уровне, независимо от количества активных каналов или процессов, что обеспечивает синхронизацию сигналов аудио и видео.
• Настраиваемые предустановки DSP для аудио позволяют быстро активировать наиболее часто используемые конфигурации — при помощи приложения Extron PCS могут быть настроены до 16 предустановок. Предустановки можно легко активировать сразу после настройки при помощи ПО PCS или системы управления.
• Мастер создания групп для выключения или усиления аудио — MediaPort 200 оснащен предварительно настроенным мастером создания групп для консолидированного выключения или усиления аудио, что облегчает управление системой в режиме реального времени.
• Функция мягкого ограничения (soft limits) обеспечивает оптимальный диапазон настройки мастера группы — при использовании внешнего регулятора громкости диапазон громкости мастера группы может регулироваться с помощью функции мягкого ограничения для поддержки оптимального минимального и максимального уровней. Это помогает предотвратить превышение установленного лимита операторами, работающими с цифровыми входами и выходами, RS‑232 или управлением Ethernet.
• Настройка DSP в режиме реального времени — позволяет в реальном времени устанавливать параметры при предварительном просмотре или измерении. Это устраняет необходимость компиляции и загрузки файла конфигурации в устройство.
• Интерфейс управления на передней панели с ЖК-экраном — удобный доступ к настройкам и статусу MediaPort 200.
• Конфигурационный USB-порт на передней панели — обеспечивает простую настройку без необходимости использования задней панели.
• Порты управления для двух цифровых входов и двух цифровых выходов — обеспечивают возможность внешнего управления, например, активации и отключения микрофона, а также загорания светодиодных индикаторов состояния микрофона. Цифровые входы также могут использоваться для активации предустановок DSP и регулировки громкости с помощью «сухих» контактов.
• Удаленное питание +12 В постоянного тока, 100 мА — обеспечение удаленного питания для различных целей, например, для загорания светодиодных индикаторов состояния микрофона или для его отключения.
• Защитная блокировка передней панели — блокирование всех функций, расположенных на передней панели; доступ к ним возможен при управлении по Ethernet, USB и RS‑232.
• Мониторинг и управление по Ethernet — управление и активный мониторинг системы по сетям LAN, WAN или Интернет.
• Порт управления по RS‑232 — возможность использования команд последовательного интерфейса для интеграции с системой управления. Оборудование Extron использует протокол SIS™ - «Simple Instruction Set», набор базовых команд ASCII для несложного и быстрого программирования.
• Встроенные веб-страницы — позволяют использовать стандартный браузер для мониторинга и обновлений в интуитивно понятном веб-интерфейсе.
• Простая установка и пуско-наладка с помощью программного обеспечения для настройки устройств PCS (Product Configuration Software) от Extron — удобное конфигурирование нескольких устройств при помощи одного программного приложения. ПО также позволяет скачивать файлы конфигурации для архивирования или настройки нескольких систем.
• Компактный металлический корпус 1U шириной в половину стойки — корпус шириной в половину стойки спроектирован с учетом широкого ассортимента комплектов Extron для монтажа в стойку или предметы мебели (монтажные комплекты продаются отдельно). Пассивная система конвекционного охлаждения (без вентиляторов) обеспечивает бесшумную эксплуатацию.
• В комплекте фиксатор LockIt® для кабеля HDMI
• Встроенный блок питания Extron Everlast™ — блок питания международного стандарта обеспечит проверенную надёжность и низкое потребление тока, что поможет снизить затраты при эксплуатации.
• На блоки питания Everlast от Extron распространяется 7‑летняя гарантия на обслуживание и компоненты
