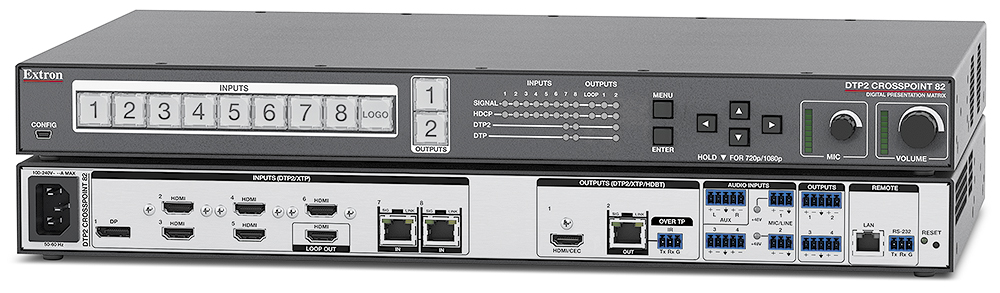

60-1812-01 Скалирующий матричный коммутатор 4K/60 8x2 DTP2 CrossPoint 82

DTP2 CrossPoint 82 – это матричный коммутатор Extron в конфигурации 8x2 с поддержкой разрешений сигналов до 4K/60 с семплированием 4:4:4 на всех входах и выходах. Скалер имеет входы DisplayPort и HDMI и по одному выходу HDMI и Extron DTP2 для передачи видео 4K/60, аудио и сигналов управления на 100 метров по экранированному кабелю CATx. На матричном выходе DTP2 предлагается технология скалирования Vector™ 4K от Extron, которая обеспечивает бесподрывную коммутацию, вставку логотипа и скалированные разрешения до 4K/60. Благодаря встроенному процессору управления Extron IP Link® Pro и интегрированному усилителю класса D на 100 Вт DTP2 CrossPoint 82 является решением «всё в одном» для проектирования систем. Он обеспечивает превосходное качество изображения, быструю и надёжную коммутацию и плюс к этому обработку аудио Extron ProDSP и локальный выход HDMI.

Технические характеристики

• Матричный коммутатор 8x2, скалер, аудиопроцессор DSP, аудиоусилитель и процессор управления «всё в одном» — одно устройство обеспечивает всю базовую функциональность крупномасштабной AV‑системы. Передовые технологические решения, разработанные Extron, предоставляют возможность проектирования и интеграции полнофункциональной системы в одном компактном корпусе.
• Входы DTP2, DisplayPort и HDMI — DTP2 CrossPoint 82 имеет один вход DisplayPort, пять входов HDMI и два входа DTP2 с локальным выходом HDMI для любого входа по выбору.
• Выходы DTP2 и HDMI — один скалируемый выход DTP2 и один нескалируемый выход HDMI.
• Продвинутый скалирующий процессор Extron Vector™ 4K — скалирующий процессор Vector 4K разработан для обеспечения высочайшего качества изображения 4K и наилучшего в своем сегменте скалирования изображения вверх и вниз.
• Выбор разрешений на скалируемом выходе DTP2 от 640x480 до 4K/60 с семплированием цвета 4:4:4
• Вставка и отображение логотипа — логотип может быть вставлен и расположен в любом месте поверх выхода «живого» DTP2-видео. На устройство могут быть загружены логотипы в форматах BMP, GIF, JPG, PNG или TIFF. Для заполнения интервалов между видеопрезентациями могут использоваться полноэкранные изображения с разрешением до 4K.
• Использование изображений, предоставленных пользователем, в качестве экранной заставки, для корпоративного брендинга, для вставки логотипа и оповещения HDCP — персонализированные пользовательские изображения могут отображаться как экранная заставка, которая активируется после заранее установленного периода неактивности на видеовходе или когда между презентациями отключается входной сигнал. Пользовательские изображения также могут выводиться на экран для визуального подтверждения HDCP при попытке передать HDCP‑зашифрованный контент на экран без поддержки HDCP.
• Выбор эффектов бесподрывного перехода при коммутации — доступны бесподрывные эффекты стоп-кадра с переключением и растворением, переключения «через чёрное» и растворения «через чёрное» на скалируемом выходе DTP2-видео.
• Совместимость с HDCP 2.3 — отображение защищённого видеоконтента в формате 4K и поддержка предыдущих версий HDCP.
• Интегрированный цифровой аудиопроцессор с обработкой сигнала ProDSP™ на основе 64-битных операций — DTP2 CrossPoint 82 использует обработку DSP аудиосигнала на основе 64-битных операций с плавающей точкой, что сохраняет очень широкий динамический диапазон и прозрачную обработку аудио для упрощения управления каскадом усиления, в то же время, снижая вероятность клиппинга сигнала DSP.
• Доступны модели с энергосберегающим стерео- или моноусилителем класса D:
• 2 x 50 Вт при 4 Ом; 2 x 25 Вт при 8 Ом
• 1 x 100 Вт в системах 70 В — усилители, встроенные в DTP2 CrossPoint 82, отличаются уникальным, высокоэффективным и улучшенным дизайном Extron класса D с запатентованной технологией Extron CDRS (подавление пульсаций напряжения класса D), которая обеспечивает плавную, гладкую форму аудиоволны, а также бóльшую точность сигнала по сравнению с обычными моделями усилителей этого класса. CDRS устраняет признаки высокочастотной пульсации переключения в усилителях класса D, являющейся источником радиоизлучений, которые могут вызывать помехи в работе чувствительного AV‑оборудования (например, беспроводных микрофонов).
• Модели со встроенным процессором управления IPCP Pro 355M — включают в себя встроенный контроллер IPCP Pro 355M для полнофункционального управления AV‑системой.
• Поддержка сенсорных панелей TouchLink®Pro, кнопочных панелей eBUS® и сетевых кнопочных интерфейсов
• Встроенный трёхпортовый коммутатор AV LAN позволяет изолировать AV‑устройства от корпоративной сети — обеспечивает локальное управление AV‑устройствами, подключёнными к коммутатору AV LAN, и изоляцию трафика сети AV LAN от внешних помех или вмешательства.
• AV LAN допускает данные от порта Ethernet только для удалённого управления и обновления прошивки устройств Extron — позволяет устройствам Extron, подключённым к порту AV LAN, обновлять прошивку, а также обеспечивает их удалённый мониторинг, эксплуатацию и управление с помощью приложения Extron GlobalViewer® Enterprise.
• Поддержка защищённых стандартных протоколов передачи данных — использует стандартные протоколы обмена данными, включая HTTP (незащищённый), HTTPS, SSH, SFTP, SMTP, NTP, Service Discovery, DHCP, DNS, ICMP и IPv4.
• Поддержка лицензии LinkLicense®
• Два двунаправленных порта RS-232 с программным подтверждением установления связи — последовательные порты с разъёмами под зажим могут управлять двумя устройствами с RS-232.
• Один двунаправленный порт RS-232/RS-422/RS-485 с аппаратным и программным подтверждением установления связи — последовательный порт с разъёмом под зажим может взаимодействовать с одним устройством с последовательным управлением по RS-232/RS-422/RS-485.
• Два порта ИК/RS-232 для однонаправленного управления внешними устройствами
• Четыре цифровых порта входов/выходов — обеспечивают взаимодействие с другими системами в помещении.
• Четыре реле для управления функциями помещений — возможность управления освещением, настройками экрана и другими функциями устройств.
• Порт eBUS для подключения кнопочных панелей и аксессуаров серии eBUS
• Мониторинг и управление через каждый порт Ethernet — управление AV‑оборудованием и его мониторинг по стандартной сети Ethernet.
• Сервер DHCP для AV LAN — автоматически распределяет IP-адреса и параметры настройки сети к AV‑устройствам, подключённым к локальному порту AV LAN, упрощая настройку и эксплуатацию системы.
• Поддержка широко распространённых протоколов системы управления зданием BMS, таких как BACnet, KNX и DALI — эти протоколы обеспечивают централизованный мониторинг и управление механическими и электрическими системами, в том числе отоплением, вентиляцией, кондиционированием воздуха, освещением, электроснабжением и внутренней системой видеокамер.
• Поддержка стандарта 10/100/1000Base-T
• Поддержка управления устройствами по Ethernet — позволяет осуществлять управление несколькими AV‑устройствами с интерфейсом Ethernet, такими как дисплеи, коммутаторы и источники.
• Автоматическая синхронизация часов позволяет сенсорной панели отображать точное время и дату
• Поддержка синхронизации системы управления — синхронизация позволяет сохранять и восстанавливать состояние настроенных ими конечных устройств в случае сбоя в сети или системе питания.
• Индикаторы статуса порта на передней панели
• Многоуровневая защита с помощью паролей — позволяет настроить систему защиты согласно пользовательским ролям.
• Возможность полной индивидуальной настройки с помощью программного обеспечения для систем управления Extron — GUI Designer может комбинироваться с Global Configurator® Plus или Global Configurator Professional.
• Группировка контроллеров — позволяет объединить несколько процессоров управления IP Link Pro в одну группу для работы как одно целое при конфигурировании в программе Global Configurator Professional.
• Библиотека улучшенных драйверов устройств, сертифицированных Extron — драйверы позволяют оборудованию Extron управлять различными устройствами отображения и такими источниками, как проекторы, плоские дисплеи и проигрыватели Blu-ray. Extron выпускает полностью протестированные RS-232-, ИК- и Ethernet-драйверы устройств.
• Поддержка скорости передачи данных DisplayPort SST (Single Stream Transport) до 21,6 Гбит/с
• Поддерживаемые спецификации HDMI 2.0 включают в себя скорость передачи данных до 18 Гбит/с, Deep Color и аудиоформаты HD без потерь
• Эмбедирование и деэмбедирование стереоаудио — аналоговые аудиосигналы могут быть эмбедированы в выход DTP2, а эмбедированное двухканальное аудио PCM может быть извлечено для вывода на аналоговые выходы.
• Вставка RS‑232 из порта управления Ethernet — обеспечивает экономию системных ресурсов и упрощает инсталляцию, позволяя процессору управления работать с удалёнными устройствами с RS‑232 по Ethernet.
• Функция управления бытовой электроникой CEC (Consumer Electronics Control) — стандартные встроенные команды CEC могут быть активированы для управления дисплеями или другими AV‑устройствами, подключёнными к выходам HDMI и DTP2. Команды CEC могут передаваться через каждый выход видео независимо. Возможность управлять определёнными функциями, такими как включение/выключение, выбор входа или уровень громкости, зависит от внедрения этой технологии производителем устройства.
• Встроенная технология DTP2 поддерживает передачу видео, аудио и сигналов управления на 100 метров по экранированному кабелю CATx
• Для оптимального функционирования системы настоятельно рекомендуется использовать экранированный кабель витой пары XTP DTP 24 от Extron
• Совместимость с экранированным кабелем витой пары CATx — DTP2 CrossPoint 82 полностью поддерживает максимальную дистанцию передачи сигналов со всеми совместимыми разрешениями до 100 метров при использовании с экранированным кабелем витой пары CATx. Для оптимальной производительности системы рекомендуется кабель экранированной витой пары с диаметром одножильных проводников 24 AWG или лучше.
• Удалённое питание некоторых передатчиков и приёмников серии DTP — DTP2 CrossPoint 82 может обеспечить передачу питания некоторым передатчикам и приёмникам DTP или DTP2 через соединение по витой паре, устраняя необходимость в отдельном блоке питания на удалённом устройстве.
• Принимает дополнительное аналоговое стереоаудио — поддерживает сигналы аналогового стереоаудио для одновременной передачи по тому же экранированному кабелю витой пары.
• Сквозной канал для двунаправленных сигналов RS-232 и ИК для управления AV‑устройствами — двунаправленные сигналы управления RS-232 и ИК могут передаваться вместе с видеосигналом через подключение DTP, позволяя управлять удалённым устройством без использования дополнительных кабелей. Двунаправленная передача сигналов управления устраняет необходимость в отдельной проводке системы управления к удалённым устройствам.
• Совместимость со всеми устройствами с поддержкой DTP, а также с матричными коммутаторами XTP CrossPoint® — возможно комбинирование с приёмниками/передатчиками в настольном и настенном формфакторах, а также с другими устройствами c DTP и DTP2 в соответствии с требованиями проекта. Матричный коммутатор DTP2 CrossPoint 82 можно объединить с матричными коммутаторами XTP® и XTP°II°CrossPoint для установки соединения между помещениями для презентаций и более крупной системой, охватывающей всё здание.
• Выход DTP2 совместим с устройствами с интерфейсом HDBaseT — DTP2 CrossPoint 82 может быть настроен на передачу видео и эмбедированного аудио, а также двунаправленных сигналов RS‑232 и ИК на дисплей с интерфейсом HDBaseT.
• Возможность отключения пользователем авторизации HDCP для входов DTP2 и HDMI — позволяет входам со 2 по 8 выглядеть совместимыми или несовместимыми с HDCP для подключённого источника, что является дополнительным преимуществом, поскольку при подключении к устройству, совместимому с HDCP, некоторые источники начинают автоматически шифровать весь контент. Материалы, защищённые авторским правом, на дисплеях без HDCP не отображаются.
• Key Minder® постоянно проверяет совместимость с HDCP для быстрой и надёжной коммутации — технология Key Minder аутентифицирует и поддерживает постоянное соединение HDCP между входными и выходными устройствами для быстрой, надёжной коммутации в профессиональных AV‑системах при одновременном распределении сигнала от одного источника на один или несколько дисплеев.
• Комплексное управление EDID — программа PCS предлагает доступ к EDID Minder для настройки параметров EDID для видеовходов, захвата EDID от подключённых дисплеев или загрузки индивидуальных EDID-файлов. Правильное управление EDID гарантирует простую интеграцию источников и дисплеев в систему, обеспечивая оптимальную работы всей системы. Для улучшенного редактирования EDID и создания индивидуальных EDID-файлов доступна версия EDID Manager 2.0, которую можно скачать бесплатно.
• EDID Minder® автоматически управляет обменом данными EDID между подключёнными устройствами — технология EDID Minder гарантирует правильное включение источника и надёжное отображение контента на дисплее.
• Технология SpeedSwitch® обеспечивает высокую скорость коммутации HDCP-зашифрованного контента
• Настройка EDID и выходных разрешений — поддержка настраиваемых скалируемых разрешений на выходе путём загрузки персональных файлов EDID либо считывания данных EDID с дисплея или другого устройства отображения.
• Аутентификация HDCP и подтверждение наличия сигнала — обеспечивается проверка статуса HDCP в режиме реального времени для каждого цифрового видеовхода и выхода. Простая и оперативная проверка наличия сигнала и соединения HDCP по RS-232, USB или Ethernet особенно удобна для операторов систем или персонала службы поддержки.
• Визуальное подтверждение HDCP — при передаче HDCP-зашифрованного контента на несовместимый с HDCP дисплей на него поступает полноэкранный зелёный сигнал, который подтверждает, что контент защищён от копирования и не может отображаться на данном дисплее.
• Управление соотношением сторон изображения — соотношение сторон выходного видеосигнала может регулироваться при помощи режима FILL, обеспечивающего вывод изображения на полный экран, или режима FOLLOW, сохраняющего оригинальное соотношение сторон входного сигнала.
• Адаптированный к движению деинтерлейсинг для сигналов до 1080i — улучшенный деинтерлейсинг для всех сигналов до 1080i обеспечивает оптимальное качество изображения.
• Автоматический «pulldown» 3:2 и 2:2 — усовершенствованные технологии для обработки отснятого на плёнку материала максимально повышают качество отображения контента.
• Автоподстройка изображения Auto-Image™ — при активации функции устройство автоматически оптимизирует изображение путём анализа и регулировки в соответствии с входным видеосигналом. Это способствует экономии времени и усилий при настройке только что подключённого источника, особенно в презентационных системах, в которых будут использоваться ноутбуки докладчиков с разными выходными разрешениями.
• Функция Auto Input Memory — при активации функции устройство автоматически запоминает размер, положение и другие параметры изображения, относящиеся к входному сигналу. При следующем обнаружении идентичного сигнала эти настройки изображения автоматически восстанавливаются из памяти.
• Предустановки входов (пресеты) — доступны предустановки с запоминанием для сохранения в памяти и восстановления оптимизированных настроек изображения.
• Блокировка выхода (muting) по выбору — видео и аудио могут быть заблокированы на выходе по отдельности.
• Управление стоп-кадром (Freeze) — «живое» изображение может быть остановлено через RS-232, USB или Ethernet.
• Экранный интерфейс — интуитивные экранные меню обеспечивают простую настройку системы при помощи интерфейса управления на передней панели. Такие ключевые параметры, как форматы входного и выходного видеосигналов, удобно сгруппированы на начальном экране быстрой настройки Quick Setup, а дополнительные экраны предоставляют возможность полного управления остальными функциями и установками устройства.
• Функции регулировки яркости, контрастности и детализации, а также горизонтального и вертикального положения, размера изображения и вылетов развёртки
• Встроенные тестовые таблицы видео и генератор розового шума для калибровки и установки — DTP2 CrossPoint 82 предлагает несколько тестовых таблиц для видеосигналов и розовый шум для аудио, которые содействуют правильной системной настройке и калибровке устройств отображения.
• Коррекция формата интерфейса HDMI в DVI — автоматически активирует или блокирует эмбедированное аудио и пакеты InfoFrame и устанавливает правильное цветовое пространство для корректного соединения с дисплеями HDMI и DVI.
• Автоматическое управление глубиной цвета — количество бит глубины цвета автоматически настраивается согласно данным дисплея EDID, предотвращая цветовые несоответствия между источником и устройством отображения.
• Воспроизведение аудиофайлов — возмо��ность хранить до 16 предварительно записанных сообщений и воспроизводить их через выход программного аудио.
• Независимая коммутация аудио (audio breakaway) — обеспечивает возможность отделить двуканальное аудио от соответствующего ему видеосигнала и вывести к выходу DTP2 и аудиовыходам, позволяя переключать аудио- и видеосигналы от одного источника к различным устройствам отображения.
• Два входа микрофонного/линейного уровней с фантомным питанием 48 В — два аудиоисточника микрофонного или линейного уровня могут быть независимо микшированы с программным аудио. Возможность включения фантомного питания 48 В позволяет использовать конденсаторные микрофоны.
• Два независимых линейных входа — два аудиоисточника линейного уровня или один аудиоисточник, такой как кодек конференц-связи, могут быть независимо микшированы с программным и микрофонным аудио.
• Ducking (приглушение микрофона при проявлении приоритетного сигнала) — автоматически уменьшает уровень громкости программного аудио при обнаружении сигнала на микрофонном или линейном аудиовходе, исключая необходимость в отдельном ducking-процессоре.
• Аналого-цифровые и цифро-аналоговые преобразователи 24 бит/48 кГц студийного класса — профессиональные преобразователи полностью сохраняют целостность исходного аудиосигнала.
• Обработка DSP с низкой задержкой — DTP2 CrossPoint 82 характеризуется очень низкой, детерминированной задержкой обработки от входа к выходу независимо от количества активных каналов или процессов. Это поддерживает синхронизацию аудио и видео и позволяет докладчикам или выступающим не прерывать выступление по причине задержки транслируемого аудио.
• Мастер создания групп — обеспечивает возможность единой настройки усиления или отключения звука для всей системы. Функции настройки усиления и отключения звука могут быть выбраны и добавлены в один мастер группы, которым в дальнейшем можно управлять с помощью одного главного регулятора громкости или отключения звука. Можно создать до 32 мастеров групп.
• Функция мягкого ограничения (Soft limits) обеспечивает оптимальный диапазон настройки мастера группы — диапазон громкости мастера группы может быть ограничен благодаря функции мягкого ограничения для поддержки оптимального минимального и максимального уровней при использовании внешнего регулятора громкости. Это позволит операторам избежать недостаточной или чрезмерной настройки уровней, используя управление по Ethernet, USB или RS‑232.
• Переходы при коммутации аудио — выходной уровень аудио автоматически снижается и позже возрастает для соответствия видео в интервалах при коммутации.
• Встроенная задержка аудио — вывод аудио автоматически задерживается для компенсации задержки, вызванной обработкой видео.
• Поддержка различных форматов эмбедированного аудио — DTP2 CrossPoint 82 совместим с различными аудиоформатами для надёжного функционирования с источниками HDMI.
• Переход в режим ожидания (Standby) — возможность автоматической блокировки вывода видео и сигналов синхронизации к дисплею, если активный входной сигнал не обнаружен. Это позволяет проектору или плоскому дисплею автоматически переходить в режим ожидания, что способствует сбережению энергии и увеличению срока службы ламп или панели.
• Режим энергосбережения — возможность переключения в режим низкого потребления энергии, если устройство не используется.
• Контроллер быстрого переключения QuickSwitch на передней панели с трёхцветными кнопками с подсветкой – QS-FPC™ — отдельные кнопки для каждого входа обеспечивают простую, удобную эксплуатацию. Кнопки могут быть маркированы для удобства использования. Красная, зелёная или жёлтая подсветка кнопок, в зависимости от используемой функции, особенно удобна в помещении со слабым освещением.
• Защитная блокировка передней панели — блокирование всех функций, расположенных на передней панели; доступ к ним возможен при управлении по Ethernet, USB или RS‑232.
• Мониторинг и управление по Ethernet — управление и активный мониторинг системы по сетям LAN или WAN.
• Встроенные веб‑страницы — позволяют использовать стандартный браузер с интуитивно понятным интерфейсом для мониторинга устройства, а также поиска и устранения неполадок.
• Порт управления по RS-232 — позволяет использовать команды последовательного интерфейса для интеграции с системой управления. Оборудование Extron использует протокол SIS™ (Simple Instruction Set), набор базовых команд в ASCII-коде, для несложного и быстрого программирования.
• Конфигурационный USB-порт на передней панели — обеспечивает простую конфигурацию системы без использования задней панели.
• Светодиодные индикаторы наличия сигнала, статуса HDCP и питания на передней панели — визуальная индикация статуса системы для обеспечения обратной связи в режиме реального времени и мониторинга основных эксплуатационных параметров.
• Светодиодные индикаторы статуса подключения и наличия сигнала RJ‑45 для порта DTP — обеспечивают средство проверки функционирования и передачи сигнала для оперативной идентификации проблем соединения.
• Простая установка и пусконаладка с помощью программного обеспечения PCS (Product Configuration Software) от Extron для настройки устройств — удобное конфигурирование нескольких устройств при помощи одного программного приложения.
• Металлический корпус с монтажом в стойку — стандартная модель матричного коммутатора DTP2 CrossPoint 82 разработана в металлическом корпусе высотой 1U и шириной в полную стойку. Устройства со встроенным аудиоусилителем и процессором управления разработаны в металлическом корпусе высотой 2U и шириной в полную стойку.
• В комплекте фиксаторы LockIt® для кабеля HDMI
• Встроенный блок питания Extron Everlast™ — блок питания международного стандарта обеспечит проверенную надёжность и низкое потребление тока, что поможет снизить затраты при эксплуатации.
• На блоки питания Everlast от Extron распространяется 7-летняя гарантия на обслуживание и компоненты
