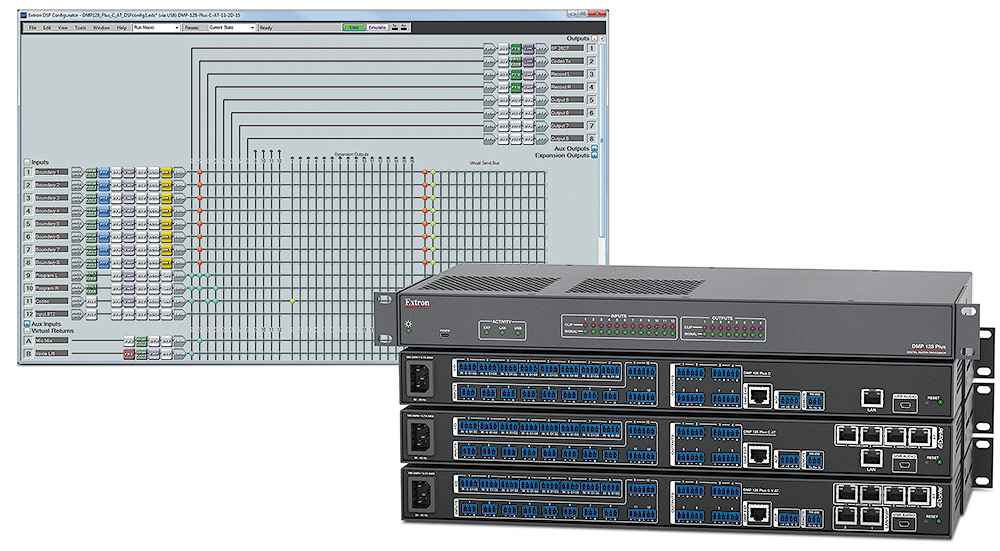

60-1513-10 Цифровые матричные процессор 12x8 ProDSP с AEC, VoIP и Dante DMP 128 Plus C V AT

Cерия DMP 128 Plus – это новое поколение цифровых матричных процессоров с технологией Extron ProDSP™ на основе 64‑битных операций с плавающей точкой. Устройства серии DMP 128 Plus оснащены 12 аналоговыми входами микрофонного/линейного уровней, восемью аналоговыми выходами, каналами для ввода и вывода цифрового аудио через USB в количестве до четырех, плеерами для аудиофайлов в количестве до восьми, шиной ACP для панелей управления аудиосигналом и новыми настраиваемыми макросами. Модели V также включают в себя восемь независимых каналов VoIP, поддерживая протокол установления сеанса SIP 2.0. Модели AT предлагают технологию аудиосетей Dante® с подключением до 48 цифровых аудиовходов и до 24 цифровых аудиовыходов. Процессоры серии DMP 128 Plus можно использовать в любом проекте: от системы на базе офисной тумбы до крупной системы на несколько стоек и даже в масштабных комплексных децентрализованных системах, занимающих несколько зданий.

Характеристики

• Шесть моделей с 12 входами микрофонного/линейного уровней и 8 выходами — DMP 128 Plus предлагает возможность распределения сигналов и управления ими для широкого ряда проектов с аудиосистемами. Он имеет 12 входов для сигналов микрофонного или линейного уровней, восемь из которых с фантомным питанием 48 В. Входные сигналы могут маршрутизироваться и микшироваться в восемь выходов линейного уровня.
• Входы: 12 входов для балансного/небалансного аудио микрофонного/линейного уровней на 3‑ и 6‑полюсных разъёмах под зажим 3,5 мм
• Выходы: 8 выходов для балансного или небалансного аудио линейного уровня на 6-полюсных разъёмах под зажим 3,5 мм
• Двенадцать каналов эхоподавления AEC (только на моделях C) — четыре модели DMP 128 Plus C включают в себя двенадцать независимых каналов AEC высокой производительности, а также настраиваемую функцию подавления шумов. В основе технологии AEC от Extron лежит сложный алгоритм, обеспечивающий быструю конвергенцию эхоподавителя для максимальной разборчивости сигнала даже в сложных случаях, например, когда обе стороны говорят одновременно или когда на ближнем конце используются беспроводные микрофоны.
• Все модели включают в себя настраиваемый аудиоинтерфейс USB — простое подключение к программным кодекам и источникам воспроизведения программного аудио. Возможные конфигурации входов/выходов аудиоинтерфейса USB: 0x8, 2x6, 4x4, 6x2 или 8x0. Это позволяет увеличить количество входных или выходных потоков согласно спецификациям системы.
• Работа в сетях Dante с поддержкой Dante Domain Manager и AES67 обеспечивает широкие возможности расширения (только на моделях AT) — модели DMP 128 Plus AT с Dante в сочетании с процессорами расширения серии AXP обеспечивают возможность расширения и создания более масштабных схем коммутации аудио по локальной сети, используя стандартные интернет-протоколы. Каждый DMP 128 Plus AT поддерживает передачу цифрового аудио 24 бита/48 кГц по 24 каналам и может принимать 48 каналов по сети. Встроенный четырёхпортовый гигабитный коммутатор также предоставляет прямое соединение между несколькими устройствами серий DMP 128 Plus AT и AXP.
• До восьми линий VoIP с поддержкой стандартного протокола SIP 2.0 (Session Initiation Protocol) для установления соединения в соответствии с RFC 3261 — модели DMP 128 Plus C V и DMP 128 Plus C V AT совместимы с некоторыми системами VoIP и могут быть использованы для отдельной линии VoIP или как скомбинированная группа VoIP для восьми помещений.
• Настройка VoIP через встроенную веб-страницу разделяет задачи AV- и IT-специалистов
• Гибкие возможности локальной конференц-связи благодаря уникальной технологии Extron независимой обработки и управления аудио на каждой линии: регулировка уровня, отключение звука, удержание вызова и отсоединение – для каждого пользователя
• Встроенный журнал SIP устраняет необходимость в программе для сбора сетевых данных
• Поддержка стандартных и широкополосных кодеков с возможностью настройки приоритета
• Поддержка функции Quality of Service, QoS (качество услуг), для уровней 2 и 3
• Протоколы TLS (Transport Layer Security) и SRTP (Secure Real-Time Transport Protocol) обеспечивают стандартную защиту вызовов
• Прохождение NAT, используя протоколы STUN, TURN и ICE, упрощает интеграцию в рамках сложных топологий сетей
• Поддержка VLAN через 802.11Q-теги
• Опциональные панели серии ACP для управления аудиосигналом обеспечивают интуитивное управление аудиосистемой — прямое подключение к DMP 128 Plus предлагает гибкое управление аудиосигналом в системах, для которых полноценная система управления не требуется.
• Макросы позволяют выстраивать последовательность команд, которые можно передавать на локальное устройство или на внешние устройства через порт LAN — одно устройство DMP 128 Plus может функционировать в качестве центрального интерфейса от системы управления, передавая команды на другие устройства DMP 128 Plus и DTP CrossPoint.
• Входов и выходов Aux могут быть по отдельности настроены как плееры для аудиофайлов, USB-аудио или, на моделях V, как VoIP — плееры для аудиофайлов можно распределить на любой вход Aux и использовать для воспроизведения заранее записанного контента. USB‑аудио и VoIP можно распределить на любой вход Aux и любой выход Aux. В этих случаях входные сигналы Aux функционируют как возвратные сигналы, а выходы Aux – как сигналы для передачи. Для USB‑аудио это будут сигналы для передачи/возвратные сигналы к/от ПК в помещении с установленным программным кодеком, а для VoIP – сигналы для передачи к центральному VoIP PBX и возвратные сигналы от него.
• Продвинутая обработка аудиосигнала на всех 8 аналоговых выходах и на всех 16 прямых выходах для Dante/расширения — c помощью одного DMP 128 Plus с полной обработкой для каждой зоны можно применить до 24 зон громкоговорителей: устройство идеально подходит для полноценных проектов mix-minus.
• Расширенное матричное микширование в каждом DMP 128 Plus позволяет по отдельности направлять все входные сигналы на любой или все выходы —
• Модели DMP 128 Plus и DMP 128 Plus C имеют расширенную матрицу для микширования в формате 52x44, которая позволяет отдельно передавать все 12 аналоговых входных сигналов, 8 входных сигналов AUX, 16 входных сигналов шины расширения и 16 возвратных сигналов виртуальных шин на любые или все 8 аналоговых выходов, 4 выхода AUX, 16 выходов шины расширения и 16 сигналов виртуальной шины для передачи. Модель DMP 128 Plus C V осуществляет матричное микширование в конфигурации 52x48 и имеет 4 дополнительных выхода Aux для маршрутизации каналов VoIP.
• Модели DMP 128 Plus AT имеют еще более масштабную матрицу для микширования в формате 84x44, которая позволяет отдельно передавать все 12 аналоговых входных сигналов, 8 входных сигналов AUX, 48 входных сигналов Dante и 16 возвратных сигналов виртуальных шин на любые или все 8 аналоговых выходов, 4 выхода AUX, 24 выходов Dante и 16 сигналов виртуальной шины для передачи. Модель DMP 128 Plus C V AT расширяет формат матричного микширования до 84x48, а количество выходов Aux для маршрутизации каналов VoIP достигает 8-ми.
• 16 виртуальных циклов обработки обеспечивают более высокую гибкость при субмикшировании и обработке
• Для воспроизведения аудиофайлов при установке системы или как часть ее проекта можно использовать до восьми плееров для аудиофайлов — используйте предоставленные файлы с розовым шумом, белым шумом и синусоидальными колебаниями или импортируйте свои собственные файлы в форматах WAV, MP3, WMA, AIFF, AAC или RAW. Поддерживаемые форматы файлов автоматически преобразуются в формат RAW на 24 бита, 48 кГц, обеспечивая воспроизведение в течение около 20 минут, и сохраняются на встроенный накопитель 100 Мб.
• Более низкая задержка — обновленные, более быстрые и более мощные чипы DSP максимально увеличивают производительность, что приводит к снижению задержки наполовину по сравнению с предыдущим поколением. DMP 128 Plus характеризуется очень низкой, детерминированной задержкой обработки от входа к выходу независимо от количества активных каналов или процессов. Несмотря на то, что задержка в каналах с эхоподавлением возрастает, а также незначительно увеличивается в автомикшере, общие показатели задержки остаются низкими. Это поддерживает синхронизацию аудио и видео и позволяет докладчикам или выступающим не прерывать выступление по причине задержки транслируемого аудио.
• Адаптивное усиление — новый блок процессора адаптивного усиления позволяет входному сигналу на одном из микрофонов влиять на уровни любых других или всех входных сигналов и виртуальных возвратных сигналов.
• Встроенный четырёхпортовый гигабитный коммутатор на моделях DMP 128 Plus AT — обеспечивает прямое подключение к дополнительным процессорам DMP 128 Plus AT и устройствам серии AXP.
• Функция FlexInput на входах — все двенадцать входов можно настроить либо как аналоговые входы, либо как входы Dante. Это даёт возможность распределять как локальный микрофонный/линейный вход, так и вход Dante через процессор к DMP 128 Plus AT для удалённых беспроводных микрофонов, настенных панелей и источников, расположенных в любых точках сети Dante.
• Порт расширения цифрового аудио для соединения двух устройств DMP 128 Plus — порт расширения позволяет соединить две модели DMP 128 Plus через один экранированный кабель CAT 6. Это позволяет создать между двумя устройствами 16-канальную двунаправленную шину расширения для цифрового аудио высокого разрешения 24 бита/48 кГц, что обеспечивает расширенные возможности использования и маршрутизации входных и выходных сигналов. Порт расширения также совместим с матричными коммутаторами DTP CrossPoint от Extron, что обеспечивает канал в формате 16x16 для передачи входных/выходных сигналов между устройствами. Экранированный кабель CAT 6 длиной 0,3 м в комплекте.
• Автомикшер с восемью группами — DMP 128 Plus оснащён автомикшером с функцией шлюза и режимом регулировки усиления для управления восемью группами сигналов микрофонного уровня. Порог прохождения сигнала через шлюз, снижение уровня сигнала и параметры синхронизации регулируются пользователем на каждый канал, обеспечивая точную настройку во избежание «обрывания» звука, свойственного традиционному микшеру при выключении микрофона.
• ProDSP-обработка сигнала на основе 64‑битных операций с плавающей точкой — DMP 128 Plus использует обработку DSP аудиосигнала на основе 64‑битных операций с плавающей точкой, что поддерживает очень широкий динамический диапазон и прозрачную обработку аудио для упрощения управления каскадом усиления, в то же время снижая вероятность клиппинга сигнала DSP.
• Фантомное питание 48 В — DMP 128 Plus оснащён функцией выбора фантомного питания 48 В для первых восьми входов, позволяя использовать конденсаторные микрофоны.
• Аналого-цифровые и цифро-аналоговые преобразователи 24 бита/48 кГц студийного класса — профессиональные преобразователи полностью сохраняют целостность исходного аудиосигнала.
• Программное обеспечение DSP Configurator™ — мощное и в то же время простое в использовании программное средство на базе персонального компьютера для управления всеми функциями обработки аудио DMP 128 Plus. С его помощью можно осуществить полную настройку и конфигурирование средств обработки цифровых аудиосигналов на базе технологии ProDSP, а также маршрутизацию и микширование.
• Интуитивный графический интерфейс пользователя — графический интерфейс программного обеспечения DSP Configurator в одном окне предоставляет ясный обзор всех входов и выходов, блоков обработки аудио, маршрутизации, точек микширования и виртуальной маршрутизации. Это даёт проектировщику или инсталлятору возможность быстрого просмотра конфигурации аудио без необходимости использования нескольких окон или меню.
• Диспетчер устройств (Device Manager) позволяет конфигурировать несколько устройств Extron серии DSP — диспетчер устройств, используемый в ПО DSP Configurator, позволяет с лёгкостью конфигурировать несколько устройств серии Extron DSP, в том числе подключённые или сетевые процессоры DMP 128 Plus, переключаясь между графическими интерфейсами пользователей каждого устройства. Процессоры могут быть сгруппированы в папки и организованы согласно помещениям или зданиям. Настройки нескольких устройств Extron серии DSP в Device Manager можно сохранить в одном файле.
• Функции копирования и вставки для блоков обработки — для ускорения процесса проектирования и установки аудиосистемы настройки параметров могут быть оперативно скопированы из индивидуальных блоков построения или идентичных групп блоков в другие в рамках графического интерфейса пользователя с помощью удобных команд вырезки и вставки.
• Установки процессора по принципу построения блоков — ряд предварительно созданных установок процессора, оптимизированных для определённого типа входных устройств, например микрофонов, с предварительной настройкой уровней, фильтров, динамических характеристик и т. д. Конструктивные блоки доступны на каждой шине входов и позволяют проектировщикам систем создавать и сохранять индивидуальные блоки построения, что способствует упрощению проектирования и интеграции аудиосистемы.
• Функционирование в режимах реального времени и эмуляции с сохранением файла конфигурации — режим реального времени позволяет интеграторам подключаться к DMP 128 Plus и выполнять установку параметров при прослушивании и измерении в реальном времени. Это устраняет необходимость компиляции и загрузки файла конфигурации в DSP. Режим эмуляции предоставляет возможность автономного конфигурирования настроек с последующей загрузкой в DMP 128 Plus. Дополнительно текущие настройки DMP 128 Plus могут быть скопированы в файл конфигурации для архивирования.
• 32 предустановки ПО DSP Configurator — с помощью программного обеспечения DSP Configurator любые параметры обработки DSP, уровней или маршрутизации аудио могут быть сохранены в качестве предварительно установленных настроек. Эти настройки могут быть сохранены для всей системы или определённых групп входов, выходов, точек микширования и блоков DSP.
• Цифровые порты входов/выходов для удалённого управления или обратной связи — благодаря 8 цифровым портам входов и 16 цифровым портам выходов DMP 128 Plus можно запрограммировать на распознавание и последующую ответную реакцию на внешние механизмы активации, такие как включение микрофона, отключение звука и восстановление пресетов.
• Тройственная матричная конструкция обеспечивает возможность микширования выходов, использования виртуальной обработки и маршрутизации с расширением — тройственная матричная конструкция DMP 128 Plus предоставляет существенную гибкость маршрутизации, микширования и обработки входных аудиоисточников. Первичная схема коммутации выходов позволяет любому из 12 входов микшироваться в любые или все восемь выходов. При желании любой из входов может сначала быть направлен в виртуальную схему коммутации, которая распределяет входы к восьми виртуальным шинам, прежде чем выполнить обратное микширование в выходную матрицу. Виртуальные шины позволяют обрабатывать входы в виде единой группы. Схема коммутации с расширением обеспечивает маршрутизацию сигнала между DMP 128 Plus и другим DMP 128 Plus или матричным коммутатором DTP CrossPoint от Extron. Cхема коммутации с расширением также используется на моделях DMP 128 AT для распределения и получения аудио из сети Dante.
• Мастер создания групп — DMP 128 Plus обеспечивает возможность объединения настройки усиления или отключения звука для всей системы. Функции регулировки усиления и отключения звука могут быть подобраны и добавлены в один мастер группы, которым в дальнейшем можно управлять с помощью одного главного регулятора громкости или отключения звука. Фильтры функции Loudness также можно добавить к мастеру группы, что позволит кривой компенсации следовать за регулировкой программной громкости. В дополнение к этому в мастере группы можно настроить полочный фильтр (Bass/Treble), чтобы дать пользователю возможность управлять низкими и высокими частотами. Каждый мастер группы может включать до 128 элементов; можно создать до 64 мастеров групп.
• Программные ограничения обеспечивают оптимальный диапазон настройки мастера группы — диапазон настройки громкости мастера группы может быть ограничен для поддержки оптимального минимального и максимального уровней при использовании внешнего регулятора громкости. Это позволит операторам избежать недостаточной или чрезмерной настройки уровней. Программа DSP Configurator предоставляет возможность быстрой регулировки ограничения в меню управления группами (Group Controls).
• Навигация с помощью клавиатуры SpeedNav™ — SpeedNav обеспечивает удобную навигацию по программе DSP Configurator с помощью клавиатуры и без использования мышки или сенсорной панели. Используя клавиши навигации и быстрого доступа, пользователь получает доступ к любому входу или выходу, любой точке микширования и всем инструментам обработки аудио DSP. Используя только клавиатуру для доступа к программному обеспечению, можно прямо на объекте ускорить настройку и оптимизацию аудиосистемы через ноутбук.
• Светодиодные индикаторы наличия входного и выходного сигналов и клиппинга на передней панели — DMP 128 Plus оборудован светодиодными индикаторами каждого входа и выхода на передней панели для мониторинга наличия сигнала в режиме реального времени. Отдельный LED-индикатор загорается в качестве предупреждения в случае обнаружения клиппинга аналогового сигнала.
• Конфигурационный USB-порт на передней панели — обеспечивает простую настройку без необходимости использования задней панели процессора.
• Мониторинг и управление по Ethernet — созданная для выполнения требований профессиональных AV‑систем, функция Ethernet-управления позволяет осуществлять эффективный мониторинг и управление DMP 128 Plus по сетям LAN, WAN или Интернет, используя стандартные протоколы TCP/IP.
• Монтаж в стойку 1U, металлический корпус в полную ширину стойки
• Встроенный блок питания Extron Everlast™ — блок питания международного стандарта обеспечит проверенную надёжность и низкое потребление тока, что поможет снизить затраты при эксплуатации.
• На блоки питания Everlast от Extron распространяется 7-летняя гарантия на обслуживание и компоненты
