Новая цифровая аудиоплатформа Symetrix

Symetrix SymNet Radius 12x8 EX – новая цифровая аудиоплатформа с открытой архитектурой маршрутизации сигналов и накладываемой обработки. Эта платформа является универсальным решением и способна выполнить любую задачу.

Symetrix SymNet Radius 12x8 EX имеет 12 аналоговых линейных/микрофонных входов, 8 аналоговых выходов, а так же имеет слот для карт SymNet аудио I / O. Устройство может расширяться AEC входами, цифровыми картами ввода/вывода информации, телефонным интерфейсом или аналоговыми входами и выходами.

Платформа имеет расширение Dante, способное расширяться до размерности 64х64. Открытая архитектура маршрутизации и DSP обработки сигнала делают эту платформу сердцем и центром аудиосистемы любой сложности.

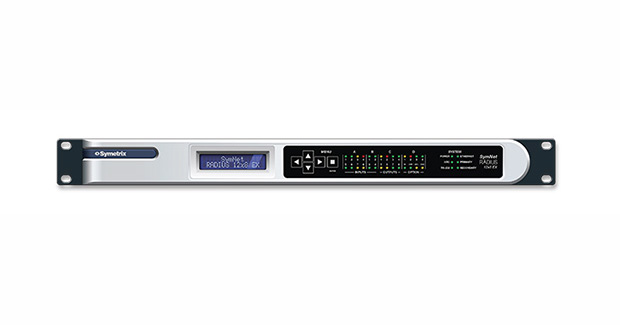

Новая цифровая аудиоплатформа Symetrix с открытой архитектурой маршрутизации сигналов SymNet Radius 12x8 EX

Основные характеристики:

  • Процессоры: 1 x Analog Devices SHARC 21489 @ 400 MHz SIMD.
  • Начальная емкость обработки: 400 MIPS, 1.6 GFLOPS.
  • Частота дискретизации: 48 kHz, ± 100 ppm.
  • Частотная характеристика (A/D/A): 20 Hz – 20 kHz, ± 0.5 dB.
  • Динамический диапазон (A/D/A): > 114 dB, A-weighted.
  • Разделение каналов (A/D/A): > 108 dB @ 1 kHz, +24 dBu.
  • Задержка (A/D/A): 0.88 mS, сигнал со входа на выход.
  • Память на линиях задержки: 174 моно секунд.
  • Управляемые аналоговые входы: 0-3.3 VDC.
  • Рекомендованные потенциометры внешнего контроля: 10k Ohm, линейные.
  • Логические выходы: (0V), если активен; поднимается до 5V, если неактивен.
  • Максимальное напряжение внешнего блока питания / нагрузка по току: 24В / 50 mA.
  • Максимальный ток на выходе: 10 mA
  • Коэффициент искажений синуса и шум: < -85 дБ; 1 кГц; +22 dBu на уровне 0 дБ.
  • Стандартный RS-232 вход/выход: 57.6 кбод (по-умолчанию), 8 дата бит, 1 стоп-бит, без бита четности, нет управления передачей данных, требуются только клеммы 2,3 и 5.
  • Стандартный разъем RS-485: 38.4 бод (по-умолчанию), 8 дата бит, 1 стоп-бит, без бита четности, нет управления передачей данных. Может быть заменен на ARC-порт
  • Ethernet кабель: стандартный CAT5, максимальное расстояние между устройствами: 100 метров.
  • Кабель для протокола Dante: стандартный CAT6, максимальное расстояние между устройствами: 100 метров.
  • ARC-кабель: стандартный САТ5, длина зависит от количества и загрузки устройств.
  • Максимальное количество пресетов: 1000
