Административное здание ОАО «Газпром Нефть», ОАО «Газпром Нефть Шельф», ОАО «Газпром Аэро», ОАО «Газпром Развитие»

В начале 2014 года был реализован проект технического обеспечения мероприятий в корпоративных офисах ОАО «Газпром Нефть», ОАО «Газпром Нефть Шельф», ОАО «Газпром Аэро», ОАО «Газпром Развитие». Установленные системы позволяют проводить конференции, симпозиумы, международные конгрессы, деловые совещания, заседания и встречи любого уровня.

Для проведения мероприятий помещения оснащены аудио и видео конференц-системами, системой отображения визуальной информации, а также звуковым сопровождением.

Комплекс состоит из 70 помещений, разделенных на 11 типов, согласно функциональному назначению.



Переговорные комнаты, кабинеты руководителей – 31 помещение (тип 1)

Система предназначена для технической поддержки различных деловых мероприятий и позволяет отображать визуальную информацию с персональных компьютеров и других источников видеосигналов, а также обеспечивать мероприятия звуковым сопровождением.

Согласно дизайн-проекту, в нишах или в мебельных конструкциях, при помощи регулируемого кронштейна Chief, установлена ТВ панель Sony.  Для удобства подключения внешних устройств в столы врезанны лючки Extron, наполненные двумя розетками электропитания Shuco 220В, двумя портами Ethernet RJ45 и портом HDMI. Для реализации функций IP TV установлены IP TV ресиверы Mag Micro, а для удобства управления оборудованием предусмотрена система усиления ИК (IR) сигнала на базе оборудования Sonance.

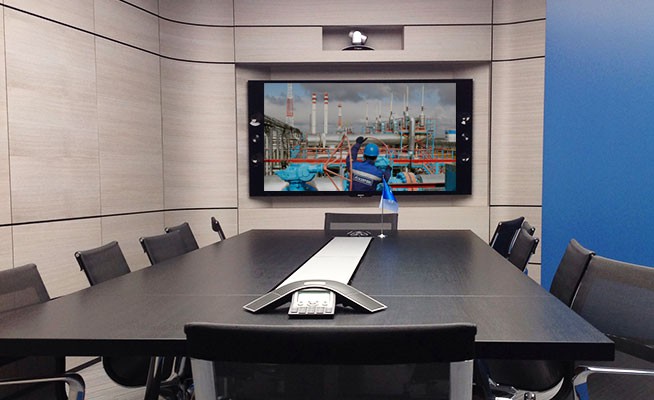

Переговорные комнаты с ВКС – 9 помещений (тип 2)

Смонтированная AV-система позволяет отображать визуальную информацию, получаемую с цифровых и аналоговых носителей, обеспечивает мероприятия звуковым сопровождением и позволяет проводить удаленные видеоконференции.

Решение полностью повторяет «Тип 1», для совместимости с инфосистемой Apple и отображения презентаций с телефонов или планшетных компьютеров, предусмотрена ТВ приставка Apple TV, позволяющая воспроизводить любой мобильный контент посредством беспроводного подключения Wi-Fi. Для проведения презентаций в помещениях установлены презентационные ноутбуки HP Envy. Подсистема звукоусиления построена на основе врезных акустических систем Сurrent Audio, а в качестве усилителя мощности применяется усилитель Extron XPA. Для организации удаленных видеоконференций используется ВКС система Polycom Real Presence Group 1080p, а для создания эффекта присутствия видеокамера устанавлена в непосредственной близости от ТВ-панели. Для организации удаленных аудио-конференций используется АКС система Cisco.

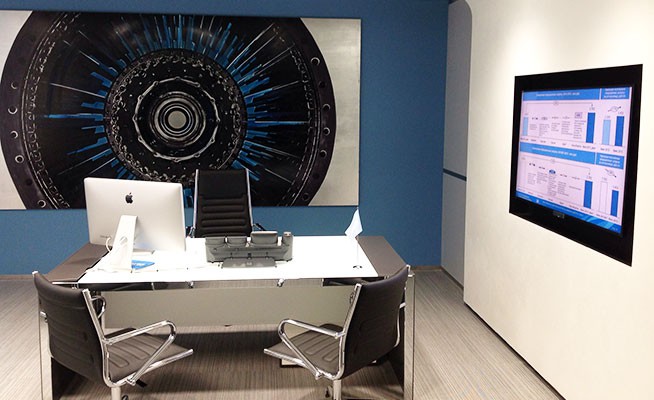

Кабинет Генерального директора – 3 помещения (тип 3)

Система предназначена для аудиовизуальной поддержки проводимых в переговорной комнате мероприятий, и обеспечивает фоновый звук, оповещение и передачу происходящего в систему ВКС.

В помещении предусмотрены две встроенных ТВ-панели Mirror Screen, обе ТВ-панели оснащены IP ресиверами MAG Micro и ТВ-приставками Apple TV.

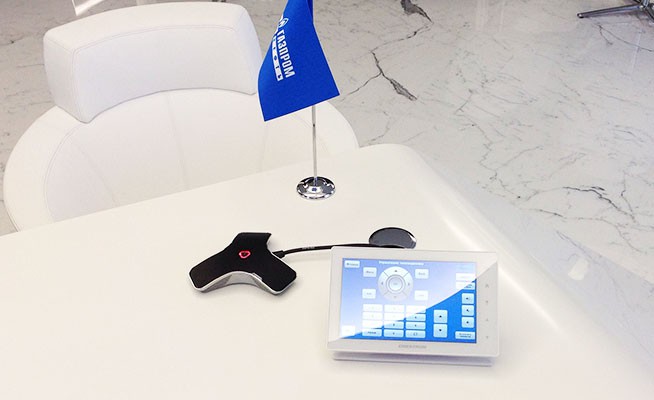

Система управления построена на оборудовании Crestron (процессор Pro3), в качестве сенсорного пульта управления использован планшетный компьютер Apple Ipad Mini с специально разработанным графическим интерфейсом управления, позволяющим дистанционно управлять всей мультимедийной системой кабинета. Таким образом, возможны несколько сценариев использования всей системы в целом, групповое и индивидуальное управление оборудованием. Для этого используется внутренняя сеть «CresNET» к которой подключены управляющие блоки. Так же используется сеть WiFi “Ethernet”, которая позволяет объединить всё оборудование по протоколу TCP/IP. Часть системы управляется через порты RS-232, которые также объединены в процессоре, что позволяет создать единую взаимосвязанную систему контроля и управления всем комплексом.

Для задач звукоусиления предусмотрены врезные потолочные акустические системы Сurrent Audio и два усилителя мощности Extron XPA независимо для каждой из зон (стол руководителя и переговорная).

Для проведения удаленных видеоконференций предусмотрена система Polycom Real Presence Group 1080p, а для проведения удаленных аудиоконференций предусмотрена система Cisco.

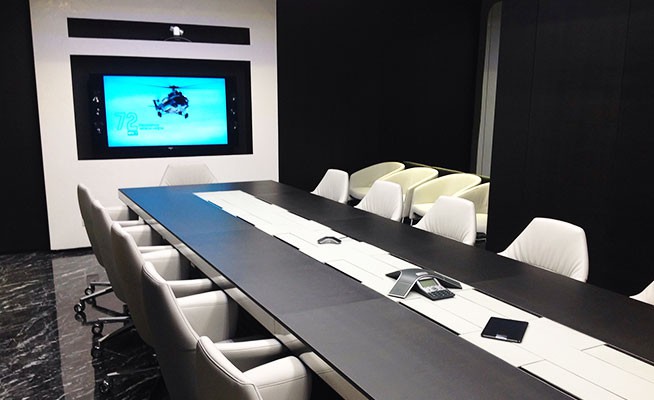

Большая переговорная Комната – 2 помещения (тип 4)

Система предназначена для аудиовизуальной поддержки проводимых в переговорной комнате мероприятий, и обеспечивает фоновый звук, оповещение и передачу происходящего в систему ВКС. По составу и принципу построения схожа с системой «Тип 3».



Большая переговорная комната с видеостеной (тип 5)

Система предназначена для аудиовизуальной поддержки проводимых в помещении мероприятий, и обеспечивает фоновый звук, оповещение и передачу происходящего в систему ВКС, схожа с системой «Тип 3», но для отображения информации в помещении смонтирована бесшовная видеостена из ТВ-панелей Nec 46", размерностью 3 х 3.

Видеостена монтируется на специализированном кронштейне производства Chief, модели Fusion 3 x 3. Для формирования общего информативного поля отображения используется контроллер видеостены VCP 3000, а для оперативной коммутации видеосигналов устанавлен DVI матричный коммутатор на 16 х 16 HDMI Extron.

Для проведения внутренних конференций предусмотрена мобильная беспроводная конференц-система Bocsh серии DCN, а для удобства эксплуатации в конференц-зале устанавливается центральная система управления, полностью аналогичная помещениям «Тип 3».

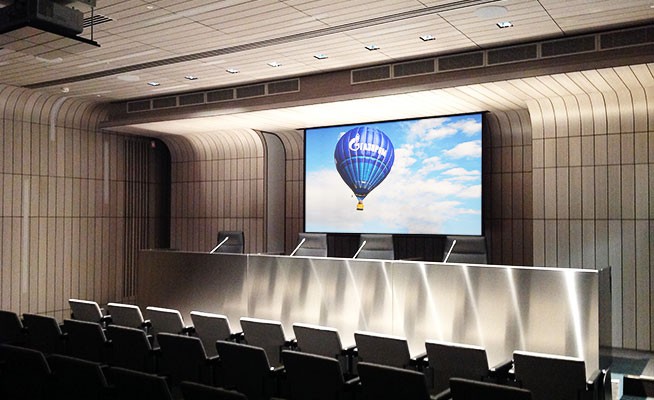

Многофункциональный актовый зал трансформер (тип 6)

Система обеспечивает проведение в актовом зале различных мероприятий типа: конференций, видеоконференций, аудиоконференций, международных деловых совещаний, встреч типа Круглый стол, переговоров.

В качестве основной системы отображения информации используется видеопроектор Panasonic, подвешенный на специализированном моторизированном лифте MW Electric Ceiling Lif и отображающий видеоконтент на моторизированный экран.

В случае необходимости могут быть использованы дополнительные мобильные перекатные стойки SMS с 40” ТВ панелями Samsung (подключение к системе лючков).

В коммутации всех видеосигналов используется HDMI матрица Extron SMX 200 на 16 входов и 16 выходов.

Передача видеосигналов происходит через приемопередатчики Extron, а вся обработка и коммутация звуковых сигналов осуществляется благодаря цифровой аудиоплатформе Biamp Nexia CS.
Проведение внутренних конференций осуществляется при помощи беспроводной настольной конференц-системы Bosch DCN на 20 пультов. Для работы системы в зале участникам конференции раздаются ИК-приемники, которые принимают аудиосигнал от смонтированоого в зале ИК-излучателя Bosch. Для зарядки ИК-приемников предусмотрен мобильный зарядный кейс.

Для организации мероприятий на иностранных языках, конференц-система дополняется двумя пультами переводчиков-синхронистов Bosch серии DCN и головным блоком системы синхронного перевода.

Удобство эксплуатации в конференц-зале обеспечивается центральной системой управления, полностью аналогичной в помещениях "Тип 3".
Обеспечение бесперебойной работы критичных к питанию мультимедийных систем проект предусматривает источник бесперебойного питания APC Smart-UPS.

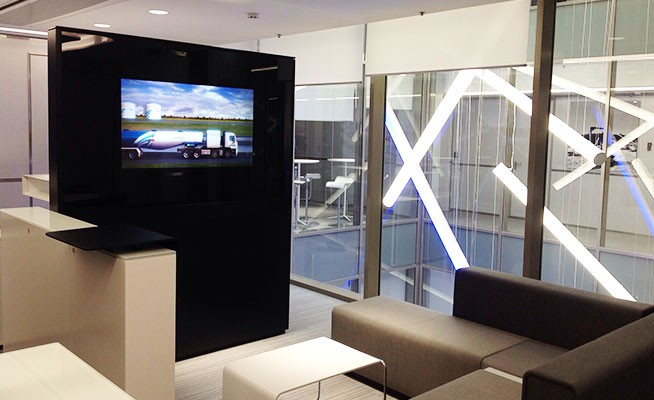

Relaxroom – 3 помещения, Места общего пользования – 2-6 этажей

Relaxroom - помещения предназначены для отдыха, деловых встреч, просмотра рекламных и корпоративных презентационных видеоматериалов.

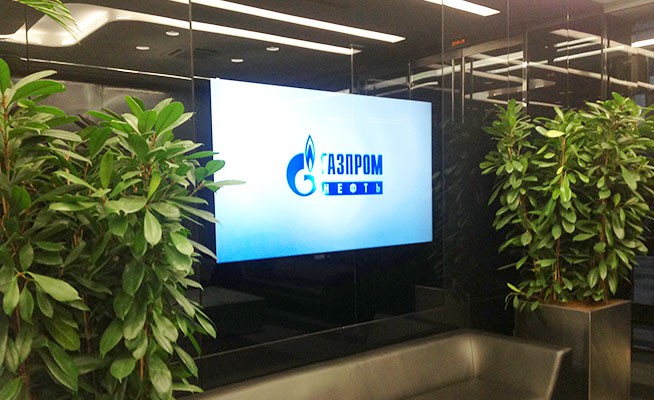

В местах общественного пользования установлены LCD-панели NEC, встроенные в декоративные мебельные конструктивы. Для функций IP ТВ применен ресивер Mag Micro, а также предусмотрена ТВ приставка Apple TV (только в Relaxroom).



Переговорная комната Генерального директора

Система предназначена для аудиовизуальной поддержки проводимых в переговорной комнате мероприятий и обеспечивает фоновый звук, оповещение и передачу происходящего в систему ВКС.

Для отображения информации в помещении установлены интерактивные ТВ-панели SMART Board диагональю 70 дюймов. Для функций IP ТВ применен ресивер Mag Micro, а также установлена ТВ приставка Apple TV.

Для задач звукоусиления применяются 4 врезных потолочных акустических системы Сurrent Audio и усилители мощности Extron XPA. Организации удаленных видеоконференций осуществляется ВКС системой Polycom Real Presence Group 700 - 1080p и комплектуется вторым настольным микрофоном Polycom Mic Array. Для проведения локальных конференций предусмотрена беспроводная конференц-система Bocsh DCN на 20 пультов.

Для удобства эксплуатации в переговорной комнате установлена центральная система управления, полностью аналогичная "Типу 3". Для обеспечения непрерывной работы мультимедийных систем, проект предусматривает источник бесперебойного питания APC Smart-UPS.



Большая переговорная комната с расширенным функционалом – 2 помещения

Система обеспечивает проведение в помещении различных мероприятий типа: конференций, видео-конференций, деловых совещаний и встреч.
 Для отображения информации в помещениях размещаются ТВ-панели Sony диагональю 65 дюймов. Для функций IP ТВ применен ресивер Mag Micro, а также установлена ТВ приставка Apple TV.

Для задач звукоусиления применяются 4 врезных потолочных акустических системы Сurrent Audio и усилители мощности Extron XPA.

Организации удаленных видеоконференций обеспечивает ВКС-система Polycom Real Presence Group 700 - 1080p, в комплектацию входит второй настольный микрофон Polycom Mic Array. Для проведения локальных конференций предусмотрена беспроводная конференц-система Bocsh DCN на 20 пультов.

Для удобства эксплуатации в переговорной комнате устанавливается центральная система управления, полностью аналогичная "Типу 3". Для обеспечения бесперебойной работы мультимедийных систем проект предусматривает источник бесперебойного питания APC Smart-UPS.
