60-1457-02 Скалер на четыре входа с выходом HDMI IN1604 HD

IN1604 DTP и IN1604 HD представляют собой HDCP-совместимые скалеры Extron с компактным корпусом высотой 1U в половину стойки, которые имеют три входа HDMI, один универсальный вход для аналогового видео и один выход Extron DTP® или HDMI. Серия IN1604 идеально подходит для установки под столами для переговоров и на кафедрах для поддержки локальной коммутации источников, таких как устройства докладчика. Выход на модели IN1604 DTP позволяет передавать сигналы на дистанции до 100 м по экранированному кабелю CATx на дисплеи с установкой на стене или под потолком. Обе версии IN1604 осуществляют быструю и надёжную коммутацию, а также включают высокопроизводительный скалирующий процессор для источников HDMI и аналогового видео. Устройство имеет набор функций для обработки аудио и широкий ассортимент возможностей управления.

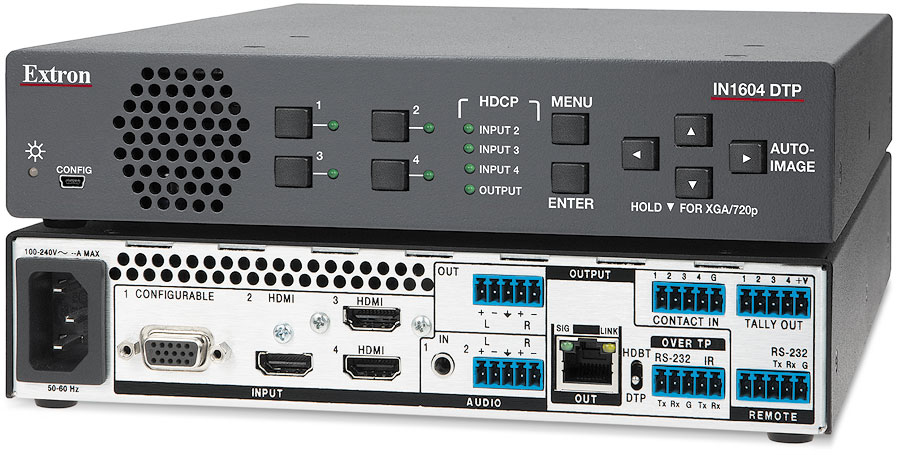

in1604dt 60145701 01r lwg

Технические характеристики

  • Интегрирует источники HDMI, аналогового видео и аудио в презентационные системы — IN1604 обеспечивает возможность централизованной коммутации для широкого ряда AV-источников.
  • Входы: три входа HDMI; один универсальный вход на разъёме HD-15 для RGB, компонентного видео, S-видео или композитного видео; входы для балансного/небалансного стереоаудио на разъёме под зажим; вход для небалансного стереоаудио на одном разъёме стерео «мини-джек» 3,5 мм
  • Выходы: один выход витой пары DTP® на разъёме RJ-45 (IN1604 DTP); один выход HDMI (IN1604 HD); один выход для стереоаудио на разъёме под зажим
  • Три входа HDMI и один универсальный вход для аналогового видео — IN1604 обеспечивает коммутацию между источниками HDMI и аналогового видео. Универсальный аналоговый вход принимает все стандартные аналоговые видеоформаты, в том числе RGB, компонентное видео HD, S-видео и композитные видеосигналы.
  • Устройство доступно с выходом DTP или HDMI — IN1604 DTP имеет выход DTP на витой паре, а IN1604 HD – выход HDMI.
  • Автоматическая коммутация входов — автоматический выбор входа обеспечивает простую установку без необходимости управления в таких местах, как кафедры или пространство под столами для переговоров. При наличии нескольких активных входов предоставляется возможность настройки приоритета коммутации.
  • Выбор выходных разрешений от 640x480 до 1920x1200, включая 1080p/60 и 2K — предлагаемые выходные форматы включают компьютерное видео до 1920x1200, в том числе 1080p/60 и 2K.
  • Усовершенствованный скалирующий процессор с 30-битной обработкой и адаптированным к движению деинтерлейсингом для сигналов до 1080i — скалирование изображения и преобразование формата видео с точностью до 30 бит для повышенной точности цветового представления и детального соответствия. Улучшенный деинтерлейсинг для всех сигналов до 1080i обеспечивает оптимальное качество изображения.
  • Эмбедирование и деэмбедирование стереоаудио — аналоговые аудиосигналы могут быть эмбедированы в выход DTP или HDMI, а эмбедированное двухканальное аудио PCM может быть извлечено для вывода на аналоговые выходы.
  • Поддержка HDCP — обеспечивает отображение защищённого контента и взаимодействие с другими HDCP-совместимыми устройствами.
  • Возможность отключения пользователем авторизации HDCP — позволяет отдельным входам выглядеть совместимыми или несовместимыми с HDCP для подключенного источника, что является дополнительным преимуществом, поскольку при подключении к устройству, совместимому с HDCP, некоторые источники начинают автоматически шифровать весь контент. Материалы, защищённые авторским правом, на дисплеях без HDCP не отображаются.
  • Поддерживаемые спецификации HDMI включают в себя скорость передачи данных до 6,75 Гбит/с, Deep Color и аудиоформаты HD без потерь
  • Доступный интегрированный выход DTP поддерживает передачу HDMI, а также сигналов управления и аналогового аудио на расстояние до 100 м по одному экранированному кабелю CATx — выход IN1604 DTP поддерживает передачу цифровых сигналов HDMI с сигналами управления и аналоговым аудио на расстояния до 100 м по одному экранированному кабелю CATx, обеспечивая высокую надёжность и максимальную производительность на простой в установке кабельной инфраструктуре.
  • Для оптимального функционирования системы настоятельно рекомендуется использовать экранированный кабель на витой паре XTP DTP 24 от Extron
  • Совместимость с экранированным кабелем витой пары CATx — IN1604 DTP полностью поддерживает максимальную дистанцию передачи сигналов со всеми совместимыми разрешениями до 100 м при использовании с экранированным кабелем витой пары CATx. Для оптимальной производительности системы рекомендуется кабель экранированной витой пары с диаметром одножильных проводников 24 AWG или лучше.
  • Сквозной канал для двунаправленных сигналов RS‑232 и ИК для управления AV‑устройствами — двунаправленные сигналы управления RS‑232 и ИК могут передаваться вместе с видеосигналом через подключение DTP, позволяя управлять удалённым устройством без использования дополнительных кабелей. Передача двунаправленных сигналов управления устраняет необходимость в отдельных кабелях от системы управления к удалённым устройствам.
  • Удалённое питание приёмника DTP — IN1604 DTP может передавать питание приёмнику DTP через подключение по витой паре, устраняя необходимость в отдельном блоке питания на устройстве в удалённой точке.
  • Совместимость со всеми приёмниками серий DTP 230 и DTP 330, а также устройствами с поддержкой DTP — возможно комбинирование с настольными и настенными приёмниками, а также с другими устройствами c DTP в соответствии с требованиями проекта.
  • Выход DTP совместим с устройствами с интерфейсом HDBaseT — IN1604 DTP может быть настроен на передачу видео и эмбедированного аудио, а также двунаправленных сигналов RS‑232 и ИК на дисплей с интерфейсом HDBaseT.
  • Светодиодные индикаторы состояния подключения и наличия сигнала RJ‑45 для порта DTP — обеспечивают средство проверки функционирования и передачи сигнала для оперативной идентификации проблем соединения.
  • Key Minder® постоянно проверяет совместимость с HDCP для быстрой и надёжной коммутации — технология Key Minder аутентифицирует и поддерживает постоянное соединение HDCP между входными и выходными устройствами для быстрой, надёжной коммутации в профессиональных AV‑системах при одновременном распределении сигнала от одного источника на один или несколько дисплеев.
  • EDID Minder® автоматически управляет обменом данными EDID между подключёнными устройствами — технология EDID Minder гарантирует правильное включение всех источников и корректное отображение на дисплее.
  • Технология SpeedSwitch® обеспечивает высокую скорость коммутации HDCP-зашифрованного материала
  • Управление соотношением сторон экрана — соотношение сторон выходного видеосигнала может регулироваться при помощи режима FILL, обеспечивающего вывод изображения на полный экран, или режима FOLLOW, сохраняющего оригинальное соотношение сторон входного сигнала.
  • Аутентификация HDCP и подтверждение наличия сигнала — обеспечивается проверка статуса HDCP в режиме реального времени для каждого цифрового видеовхода и выхода. Простая и оперативная проверка наличия сигнала и соединения HDCP по светодиодным индикаторам на передней панели, RS‑232 или USB особенно удобна для операторов систем и персонала службы поддержки.
  • Визуальное подтверждение HDCP — при передаче зашифрованного контента на дисплей без поддержки HDCP передаётся полноэкранный зелёный сигнал, обеспечивая визуальное подтверждение того, что данный материал защищён от копирования и не может отображаться на данном дисплее.
  • Коррекция формата интерфейса HDMI в DVI — автоматически активирует или блокирует эмбедированное аудио и пакеты InfoFrame и устанавливает правильное цветовое пространство для корректного соединения с дисплеями HDMI и DVI.
  • Выбор эффектов бесподрывного перехода при коммутации — доступны бесподрывные эффекты переключения «через чёрное» и растворения «через чёрное» на скалируемых видеовыходах.
  • Автоподстройка изображения Auto-Image™ — при активации функции устройство автоматически оптимизирует изображение путём анализа и регулировки в соответствии с входным видеосигналом. Это способствует экономии времени и усилий при настройке только что подключённого источника, особенно в презентационных системах, в которых будут использоваться ноутбуки докладчиков с разными выходными разрешениями.
  • Функция Auto Input Memory — при активации функции устройство автоматически запоминает размер, положение и другие параметры изображения, относящиеся к входному сигналу. При следующем обнаружении идентичного сигнала эти настройки изображения автоматически восстанавливаются из памяти.
  • Экранный интерфейс — интуитивные экранные меню обеспечивают простую настройку системы при помощи интерфейса управления на передней панели. Основные параметры, такие как форматы и разрешение входного и выходного видеосигналов, удобно сгруппированы на начальном экране быстрой настройки Quick Setup, а дополнительные экраны предоставляют возможность полного управления остальными функциями и установками устройства.
  • Переход в режим Standby — устройство может быть настроено на автоматическую блокировку вывода видео и сигналов синхронизации к дисплею, если активный входной сигнал не обнаружен. Это позволяет проектору или плоскому дисплею автоматически переходить в режим ожидания, что способствует сбережению энергии и увеличению срока службы ламп или панели.
  • Режим энергосбережения — устройство можно переключить в режим низкого потребления энергии, если оно не используется.
  • Управление стоп-кадром (Freeze) — «живое» изображение может быть остановлено c помощью команд управления через RS-232 или USB.
  • Функции регулировки яркости, контрастности, цвета, оттенка, детализации, а также горизонтального и вертикального положения и размера изображения
  • Пользовательские предустановки — предустановки с запоминанием для каждого входа для сохранения в памяти и восстановления настроек оптимизированного изображения.
  • Автоматический «pulldown» 3:2 и 2:2 — усовершенствованные технологии для обработки отснятого на плёнку материала максимально повышают качество изображения для источников NTSC, PAL и 1080i.
  • Quad-стандарт декодирования видео — временной 3D-адаптивный гребенчатый фильтр обеспечивает улучшенное декодирование композитных форматов NTSC 3.58, NTSC 4.43, PAL и SECAM для интеграции в системы любых стран.
  • Встроенные тестовые таблицы видео и генератор розового шума для калибровки и установки — устройство предлагает несколько тестовых таблиц для видеосигналов и розовый шум для аудио в целях содействия правильной системной настройке и калибровке устройств отображения.
  • Регулировка громкости на выходе — общая регулировка громкости для аналогового выхода линейного уровня, двухканального аудио PCM HDMI, а также для аналогового аудио DTP на модели IN1604 DTP.
  • Усиление и затухание аудио на входах — усиление или затухание может регулироваться на каждом входе для аналогового аудио для устранения заметных различий при переключении между источниками.
  • Назначение аудиовхода — каждый видеовход может быть закреплён за одним из двух доступных входов для аналогового аудио. Это позволяет всем четырём видеовходам совместно использовать один аналоговый аудиовход. Входы HDMI могут быть настроены на передачу эмбедированного цифрового аудио или на автоматическое эмбедирование аналогового аудио, если цифровой аудиосигнал не обнаружен.
  • Переходы при коммутации аудио — выходной уровень аудио автоматически снижается и позже возрастает для соответствия видео в интервалах при коммутации.
  • Встроенная задержка аудиосигнала — вывод аудио автоматически задерживается для компенсации задержки, вызванной обработкой видео.
  • Блокировка аудио по выбору (mute) — возможность индивидуальной блокировки аудио от каждого входного видеосигнала. Аналоговое выходное аудио и эмбедированное выходное цифровое аудио также могут быть заблокированы, вместе или по отдельности.
  • Защитная блокировка передней панели — блокирование всех функций, расположенных на передней панели, за исключением выбора входа; доступ к ним возможен при управлении по USB или RS‑232.
  • Порт управления по RS-232 — позволяет использовать команды последовательного интерфейса для интеграции с системой управления. Оборудование Extron использует протокол SIS™ (Simple Instruction Set), набор базовых команд в ASCII-коде, для несложного и быстрого программирования.
  • Удалённое управление по «сухим контактам» с выходами Tally — позволяет дистанционно осуществлять выбор или блокировку входного канала, в то время как выход Tally обеспечивает подачу +5 В постоянного тока для загорания светодиодного индикатора и отображения выбранного на данный момент входа.
  • Работают с кабелями Show Me® для системы TeamWork® — кабели Show Me предлагают удобное подключение и возможность выбора входа, а также управление в системах TeamWork для совместной работы. Воспользуйтесь программой TeamWork System Builder для создания персональной системы для вашего проекта совместной работы.
  • Конфигурационный USB-порт на передней панели — обеспечивает простую настройку без использования задней панели.
  • Сертификация JITC — успешно выполненный тест на совместимость и информационную безопасность для использования в государственных проектах и других инсталляциях особой важности.
  • Простая установка и пусконаладка с помощью программного обеспечения PCS (Product Configuration Software) от Extron для настройки устройств — удобное конфигурирование нескольких устройств при помощи одного программного приложения.
  • Компактный металлический корпус 1U шириной в половину стойки — корпус шириной в половину стойки спроектирован для не привлекающей внимания инсталляции под столом с помощью полочной системы с монтажом под стол серии UTS или комплекта низкопрофильного монтажа MBU 123, которые поставляются отдельно.
  • В комплекте фиксаторы LockIt® для кабеля HDMI
  • Встроенный блок питания Extron Everlast™ — блок питания международного стандарта обеспечит проверенную надёжность и низкое потребление тока, что поможет снизить затраты при эксплуатации.
  • На блоки питания Everlast от Extron распространяется 7‑летняя гарантия на обслуживание и компоненты
