60-1494-21 Коммутатор HDMI 4K/60 8x4 с 2 аудиовыходами DXP 84 HD 4K PLUS
Серия DXP HD 4K PLUS от Extron включает в себя высокопроизводительные матричные коммутаторы HDMI для видеосигналов и компьютерных сигналов с разрешениями до 4K/60 и семплированием цвета 4:4:4. Они поддерживают следующие спецификации HDMI 2.0b: скорость передачи данных до 18 Гбит/с, HDR, Deep Color до 12 бит, 3D, аудиоформаты HD без потерь и CEC. Для надёжного функционирования системы эти матричные коммутаторы с поддержкой HDCP 2.3 объединяют в себе такие технологии Extron, как SpeedSwitch®, EDID Minder® и Key Minder®, а также осуществляют эквализацию сигналов HDMI на входах и восстановление качества сигнала на выходах. Кроме того, для удобства интеграции цифровое аудио может быть деэмбедировано из любого входного сигнала и назначено к цифровому или аналоговому стереовыходу. Устройства серии DXP HD 4K PLUS, доступные в фиксированных конфигурациях входов/выходов 8x4, являются идеальным решением для проектов, где требуется бесподрывная, надёжная матричная коммутация видео HDMI 4K/60 и аудиосигналов.
Технические характеристики
- Фиксированные конфигурации входов/выходов от 8x4
- Поддержка компьютерных разрешений и видеоразрешений до 4K/60 с цветом 4:4:4
- Поддерживаемые спецификации HDMI 2.0b включают в себя скорость передачи данных до 18 Гбит/с, HDR, Deep Color до 12 бит, 3D, аудиоформаты HD без потерь и CEC
- Деэмбедирование аудио из HDMI с направлением на цифровой аудиовыход S/PDIF и аналоговый стереовыход — коммутаторы линейки DXP HD 4K PLUS могут извлекать эмбедированное двухканальное аудио HDMI стандарта LPCM и направлять его на аналоговые аудиовыходы. Модели с выходами S/PDIF также могут извлекать закодированное сжатое аудио (bitstream) в формате Dolby® или DTS® и направлять его на выходы S/PDIF. Матричные коммутаторы предлагают несколько выходов S/PDIF и аналоговых выходов и поддерживают назначение аудио от любого входного источника HDMI.
- Новинка CEC – функция управления бытовой электроникой — стандартные встроенные команды CEC могут быть активированы для управления дисплеями или другими AV‑устройствами, подключёнными по HDMI. Возможность управлять определёнными функциями, такими как включение/выключение, выбор входа или уровень громкости, зависит от внедрения этой технологии производителем устройства.
- Регулировка громкости на выходе — обеспечивает настройку громкости для аудиовыходов. Аналоговые выходы для аудио могут быть балансными или небалансными и доступны в режимах стерео или независимо микшированного моно.
- Комплексное управление EDID — программа PCS предлагает доступ к EDID Minder для настройки параметров EDID для видеовходов, захвата EDID от подключённых дисплеев или загрузки индивидуальных EDID-файлов. Правильное управление EDID гарантирует простую интеграцию источников и дисплеев в систему, обеспечивая оптимальную работы всей системы. Для улучшенного редактирования EDID и создания индивидуальных EDID-файлов доступна версия EDID Manager 2.0, которую можно скачать бесплатно.
- EDID Minder® автоматически управляет обменом данными EDID между подключёнными устройствами — технология EDID Minder гарантирует правильное включение всех источников и надёжное отображение контента на дисплее.
- Поддержка HDR (видео расширенного динамического диапазона) — обеспечивает увеличенный диапазон контрастности и расширенную цветовую гамму за счёт предоставления надлежащей полосы пропускания видео, глубины цвета и возможности обмена метаданными для HDR-видео.
- Технология SpeedSwitch® обеспечивает высокую скорость коммутации HDCP-зашифрованного контента
- Key Minder® постоянно проверяет совместимость с HDCP для быстрой и надёжной коммутации — технология Key Minder аутентифицирует и поддерживает постоянное соединение HDCP между входными и выходными устройствами для быстрой, надёжной коммутации в профессиональных AV‑системах при одновременном распределении сигнала от одного источника на два и более дисплеев.
- Совместимость с HDCP 2.3 — отображение защищённого контента и взаимодействие с другими HDCP-совместимыми устройствами.
- Возможность отключения пользователем авторизации HDCP — позволяет отдельным входам выглядеть совместимыми или несовместимыми с HDCP для подключённого источника, что является дополнительным преимуществом, поскольку при подключении к устройству, совместимому с HDCP, некоторые источники начинают автоматически шифровать весь контент. Материалы, защищённые авторским правом, на дисплеях без HDCP не отображаются.
- Светодиодные индикаторы наличия сигнала и аутентификации HDCP — LED-индикаторы на передней панели отображают наличие сигнала и аутентификацию HDCP для обратной связи в режиме реального времени и мониторинга основных эксплуатационных параметров.
- Поддержка передачи данных DDC
- Коррекция формата интерфейса HDMI в DVI — автоматическое преобразование сигналов источника HDMI для вывода на подключённый дисплей DVI.
- Автоматическая эквализация на входном кабеле — активно улучшает качество входящих HDMI-сигналов для компенсации потерь при использовании длинных, некачественных кабелей или источников со слабым выходным сигналом. Осуществляется эквализация сигналов 4K/60 до 10,7 метров при использовании кабелей Extron серии HDMI Pro.
- Автоматическое перетактирование на выходе — восстанавливает форму и тайминги HDMI-сигналов на каждом выходе, обеспечивая передачу на длинные дистанции по кабелям HDMI.
- Питание +5 В постоянного тока, 250 мА, на выходах HDMI для внешних периферийных устройств
- Глобальные предустановки — для проектов систем небольшого и среднего масштабов коммутаторы в конфигурациях 8x4 позволяют сохранять и восстанавливать до 16 часто используемых конфигураций входов/выходов при управлении с передней панели, посредством Ethernet или интерфейса RS-232. Эта функция позволяет сократить время в будущем при выборе сохранённых в памяти конфигураций входов/выходов.
- Создание виртуальных «комнат» раздельной коммутации (Rooming) — модели со входами/выходами 8x4 могут быть запрограммированы на объединение выбранных выходов в специальные группы – «комнаты» (rooms), при этом каждая из групп может иметь свой набор уникальных установок. Каждая такая «комната» может поддерживать до 8 выходов. Общее количество «комнат» может достигать 10, с десятью предустановками на каждую.
- Контроллер быстрого переключения QuickSwitch на передней панели - QS-FPC™ — отдельные кнопки для каждого входа и выхода обеспечивают простую и интуитивно понятную эксплуатацию
- Режим отображения коммутации входов/выходов — для удобства устранения неполадок отдельные светодиодные или трёхцветные кнопки для каждого входа позволяют легко отслеживать активные подключения входов и выходов.
- Независимая коммутация аудио (audio breakaway) — обеспечивает возможность отделить аналоговое аудио от соответствующего ему видеосигнала и вывести аудиосигнал к выходу № 2. Модели с конфигурацией входов/выходов 8x4 позволяют направлять аналоговые аудиосигналы на любой аудиовыход.
- Блокировка сигнала на выходе (muting) — предоставляет возможность заблокировать один или все выходы в любое время. Это позволит, к примеру, просмотреть материал на локальном мониторе до того, как передать его на главный презентационный дисплей.
- Режим энергосбережения — устройство можно переключить в режим низкого потребления энергии, если оно не используется.
- Мониторинг и управление по Ethernet — возможность эффективного мониторинга и управления по сетям LAN, WAN или Интернет, используя стандартные протоколы TCP/IP.
- Порт управления по RS-232 — возможность использования команд последовательного интерфейса для интеграции матричного коммутатора с системой управления. Оборудование Extron использует протокол SIS™ («Simple Instruction Set»), набор базовых команд в ASCII-коде, который обеспечивает несложное и быстрое программирование.
- Конфигурационный USB-порт на передней панели — обеспечивает простую установку, настройку и обновление прошивки без необходимости использования задней панели.
- Защитная блокировка передней панели — предотвращает неавторизованный доступ на незащищённых объектах.
- Простая установка и пусконаладка с помощью программного обеспечения PCS (Product Configuration Software) от Extron для настройки устройств — удобное конфигурирование нескольких устройств при помощи одного программного приложения.

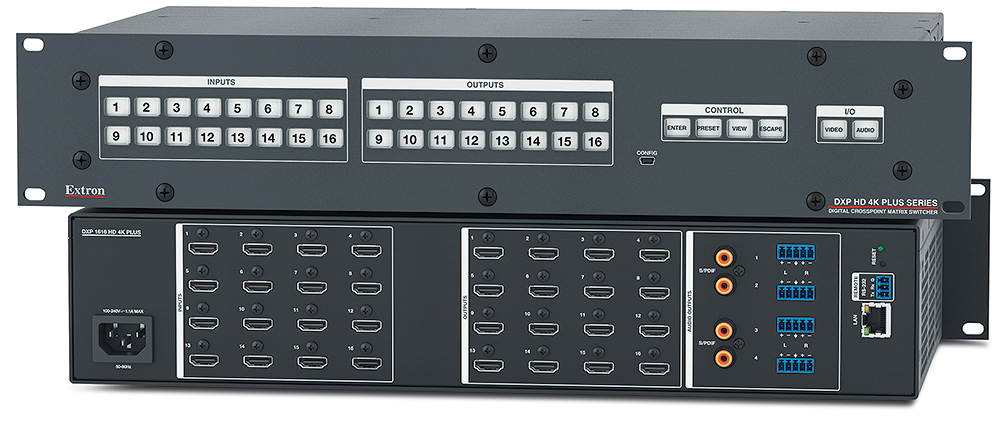

- Металлический корпус с монтажом в стойку — модель 4x2 разработана в корпусе высотой 2,5 см и шириной в половину стойки. Версии 4x4, 8x4 и 8x8 разработаны в корпусе 1U в полную ширину стойки. А модели на 16x8 и 16x16 входов/выходов разработаны в металлическом корпусе 2U в полную ширину стойки.
- В комплекте фиксаторы LockIt® для кабеля HDMI
- Блок питания Extron Everlast™ — блок питания международного стандарта обеспечит проверенную надёжность и низкое потребление тока, что поможет снизить затраты при эксплуатации. Модель в конфигурации 4x2 включает в комплект внешний блок питания, партномер для замены 70-1174-01. Версии 8x4 оборудованы встроенным универсальным блоком питания 100 – 240 В переменного тока, 50/60 Гц.
- На блоки питания Everlast от Extron распространяется 7-летняя гарантия на обслуживание и компоненты
